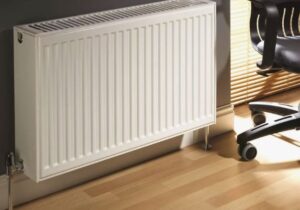

Как устроен панельный радиатор отопления?
Современные панельные радиаторы отопления представляют собой конструкции, состоящие из плоских панелей со встроенной системой теплопроводящих каналов. Основу такого обогревателя формируют стальные листы толщиной 1,25 мм, между которыми по вертикальным и горизонтальным каналам циркулирует теплоноситель.
Количество теплопроводящих панелей внутри конструкции определяет тип устройства:
- Одинарные (тип 11) – содержат одну теплопроводящую панель с конвекционным элементом.
- Двойные плюс (тип 21) – состоят из двух панелей с одним рядом конвекционных элементов.
- Двойные (тип 22) – оснащены двумя панелями и двумя рядами конвекционных элементов.
Принцип работы и теплоотдача
Особенностью панельных радиаторов является наличие приваренных к основным панелям П-образных стальных рёбер, что существенно увеличивает теплообмен. Соответственно, теплоотдача возрастает примерно на 50%, а сам процесс теплообмена происходит не только посредством излучения, но и конвекции – отсюда и второе название таких радиаторов – «конвекторы».
Принцип действия основан на естественной циркуляции воздуха: холодные потоки поступают снизу радиатора, нагреваются от многочисленных тепловых рёбер и поднимаются вверх, создавая постоянное движение тёплого воздуха в помещении.
Показатель теплоотдачи стальных панельных радиаторов варьируется в диапазоне 100-160 Ватт на квадратный метр, что характеризует их высокую эффективность в обогреве жилых и нежилых пространств.
Технические характеристики панельных радиаторов
Чтобы правильно подобрать и купить панельные радиаторы отопления, следует учитывать размеры и характеристики помещения:
Одинарные конвекторы (тип 11) оптимальны для небольших комнат.
Модели с двумя панелями (типы 21 и 22) эффективно справляются с обогревом средних и крупных пространств.
Производители предлагают широкий ассортимент размеров, позволяющий подобрать оптимальный вариант для любого интерьера:
- Высота – диапазон от 300 до 900 мм.
- Ширина – варьируется от 400 до 3000 мм.
- Глубина – от 46 до 165 мм в зависимости от типа модели.
Одно из ключевых преимуществ панельных радиаторов – их компактность. Плоская форма позволяет устанавливать их вплотную к стене, что особенно актуально в помещениях с ограниченной площадью.
Способы подключения радиаторов
В зависимости от способа подведения к трубной разводке, панельные радиаторы подразделяются на три категории:
- С боковым подключением – классический вариант, не требующий дополнительной комплектации.
- С нижним подключением – оснащены встроенным клапаном, позволяющим устанавливать терморегулятор для точного контроля температуры.
- С универсальным подключением – предоставляют гибкость при монтаже.
Радиаторы с нижним подключением требуют приобретения дополнительного узла подсоединения, что немного увеличивает итоговую стоимость системы.
Стандартная комплектация включает кронштейны для настенного крепления. При невозможности настенного монтажа доступны специальные ножки, позволяющие устанавливать радиатор непосредственно на пол.
Для удобства эксплуатации рекомендуется дополнить систему запорными вентилями, обеспечивающими возможность отключения отдельного радиатора без прерывания работы всей отопительной системы.
Преимущества использования
Панельные радиаторы идеально подходят для автономных систем отопления благодаря:
- Несложной процедуре монтажа.
- Удобству повседневной эксплуатации
- Доступной стоимости.
- Длительному сроку службы при правильном обращении.
При соответствии характеристик отопительной системы вашего дома техническим требованиям, эти обогреватели обеспечат оптимальный тепловой комфорт на протяжении многих лет эксплуатации.
