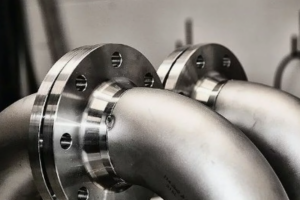

Фланцем называется плоская деталь, чаще круглой формы, применяемая для соединения трубопроводов. Для этого у элемента в центре имеется сквозной проход, а по краям расположены на одинаковом расстоянии крепежные отверстия. В зависимости от характеристик рабочей среды в сети, особенностей монтажа и других параметров фланец для трубы https://ttpa.ru/detali-truboprovodov/flantsy/ отличается габаритами, способом фиксации, внутренним и наружным диаметром. Поэтому выбор этого компонента должен быть взвешенным, на основании соответствующих расчетов.
Критерии выбора
-
Характеристики рабочей среды в сети и окружающие условия эксплуатации.
-
Параметры соединителя и непосредственно труб.
-
Соответствие марки материала, из которого изготовлены собираемые элементы коммуникации.
-
Форм-фактор соединяемых фланцев.
Основные требования ГОСТ
Главная задача использования фланцев – обеспечить надежность притягивания двух частей в единую магистраль, гарантируя герметичность, прочность и устойчивость к расчетным механическим либо температурным воздействиям. Если выбор детали был правильным, соблюдены рекомендации по ее установке, то срок службы такого присоединения значительно превысит заявленный производителем.
Также предъявляются требования и по монтажу, технология которого определяется формой фланца:
-
В виде плоского кольца приваривается к трубе по внешнему диаметру изделия. Такой способ допускается в системах, нагрузка или давление в которых не превышает 25 кгс/см² (до 2,5 Мпа). Вследствие этого фланцевые соединители отличаются ограниченным диаметром и не подходят для промышленных сетей.
Применение: Стальные плоские модели типа 01 применяются в установке на сетях с температурным диапазоном от -70 до +300 ⁰C. Величина диаметра (ГОСТ 33259-15) при этом допускается в пределах 2400 мм, а начинаться может от 10 мм.
-
У воротникового имеется по дополнительная «юбка», которая и приваривается к краям трубы. Благодаря такой технологии давление в системе на месте стыка распределяется равномерно, что увеличивает выдерживаемую нагрузку. Часто приварка воротникового фланцевого соединителя выполняется по принципу «стык в стык», когда приваривается сам воротник, а затем подготовленный таким образом участок притягивается к ответной части болтовым крепежом. Подобное операционное сочетание несет в себе преимущества обоих подходов, повышая надежность стыковки.
Применение: воротниковые соединители относятся к типу 11 и применяются в коммуникациях, температурный диапазон рабочей среды в которых превышает параметры плоских моделей. Соответственно и величина диаметра (ГОСТ 33259-15) при этом увеличивается в пределах 4000 мм, хотя также начинается от 10 мм. Вследствие чего для них устанавливается значение номинально выдерживаемого давления свыше 2,5 Мпа.
Допускается также свободный монтаж, при котором фланец не приваривается на стыкуется с кольцом, которое фиксируется к трубе сварным соединением. Но такая технология сложнее, потому и достаточно редка в использовании.
По нормам фланцевой сборки трубопроводов (ГОСТ 33259-15) можно стыковать между собой воротниковые и плоские фланцы, в том случае если зеркала деталей ответно подходят друг к другу.
Какой материал лучше?
Эти соединительные элементы изготавливаются из стальных сплавов. В частности, углеродистая сталь используется в отливке большинства моделей. Такая металлопродукция дешевле, но не везде применима. Для сборки сетей с агрессивными рабочими средами рациональнее устанавливать фланцевые соединители из нержавеющей стали.
Какой производитель?
Подобная продукция выпускается под различными брендами, качество которых можно установить только опытным путем. Поэтому лучше выбрать ответственного поставщика, который, как в компании «Трек-ТПА», проводит тщательный отбор, контроль соответствия предлагаемого сортамента заявленным свойствам.
