РК кабель – расшифровка, характеристики и производители продукта

269

Коаксиальным или радиочастотным кабелем РК называется электрическое изделие, состоящее из одиночной центральной жилы и наружной экранирующей оболочки, расположенных соосно. Они разделены особым диэлектрическим материалом, обеспечивающим надежную изоляцию внутреннего проводника от наружного. Такое специфическое устройство позволяет передавать по коаксиальным кабелям сигналы в диапазоне частот вещательных каналов радио и телевидения. Кабель РК по выгодной цене.

Расшифровка маркировки РК-кабелей

Стандартное обозначение таких изделий состоит из двух буквенных индексов и следующего за ними набора цифровых значков (кабель РК 50-7-11, например). Маркировка РК расшифровывается как радиочастотный коаксиальный, а первые два цифровых символа означают волновое сопротивление изделия. Далее следуют обозначения диаметра изоляционной защиты, а также показатель термической стойкости и номер рассматриваемой модели.

Кабель РК 50-7-11 фото

Кабель РК 50-7-11

В качестве примера опишем расшифровку кабеля РК 50-7-11. Она выглядит так:

  • 50 – сопротивление волновое номинальное, выражаемое в Омах.
  • 7 – диаметр защитного изоляционного слоя в миллиметрах.
  • 1 – означает сплошную изоляцию со стандартным показателем термической стойкости.
  • 1 – порядковый номер данной модели.

Ознакомившись с расшифровкой обозначения коаксиального кабеля, перейдем к изучению его технических показателей.

Технические и рабочие характеристики РК продукции

Кабели коаксиальные РК характеризуются следующими техническими показателями:

  1. Сопротивление волновое (в Омах), для большинства видов изделий составляющее 50, 75 или 100 Ом.
  2. Наружный диаметр с учетом защитной оболочки, имеющий значения в диапазоне от 3 до 10 мм в зависимости от марки обследуемого кабеля.
  3. Минимальный радиус изгиба, зависящий от рабочего диаметра и качества изоляционного материала (среднее его значение для 7 миллиметрового образца – 6,75-7,25 мм).
  4. Диапазон рабочих температур (для кабелей РК75 и РК50 этот показатель составляет от -60 до +85 градусов).
  5. Максимально допустимая влажность при температуре 35 градусов – не более 98%.
  6. Коэффициент затухания на различных частотах в дБ/метр.
  7. Неравномерность основной волновой характеристики в пределах полосы пропускания (КСВН).

ОБРАТИТЕ ВНИМАНИЕ

Последний показатель обычно не превышает значения 1,15 (в полосе частот 0,5-3,0 ГГц)

Виды коаксиальных кабелей

К техническим характеристикам кабеля РК также относят требования, предъявляемые к стойкости изделия к внешним механическим воздействиям (напряжениям). В ТУ на эти образцы оговаривается их устойчивость к вибрационным, ударным и растягивающим нагрузкам, а также к другим факторам технического и природного характера. Под последними понимаются:

  • пониженное или повышенное атмосферное давление;
  • солнечная радиация;
  • воздействие химически активных веществ;
  • опасность больших скоплений пыли и грязи.

На основании перечисленных показателей устанавливается срок службы РК кабелей, составляющий не менее 13-ти лет.

Особенности конструкции

В соответствие с действующими ТУ и ГОСТ кабели РК состоят из следующих основных элементов:

  1. Внутренний коаксиальный провод, оформленный в виде тонкой медной жилы.
  2. Слой изоляции, выполненной на основе полиэтилена.
  3. Экранирующий наружный проводник в виде многожильной оплетки из медной проволоки.
  4. Внешняя защитная оболочка из поливинилхлорида или замещающего ее полимера.

Благодаря такому устройству достигаются заявленные производителем характеристики кабельной продукции.

Волновое сопротивление, как эксплуатационный показатель кабеля типа «РК»

Одна из ключевых характеристик кабеля РК – его волновое сопротивление. В российских условий чаще всего встречаются только два номинала этого показателя: 50 и 75 Ом.

Дополнительная информация: Международными стандартами предусматривается три варианта сопротивлений с высшим значением в 100 Ом.

Кабель коаксиальный РК 50 Ом – наиболее распространенный образец электрической проводной продукции в России и во всем мире. Его повсеместное применение объясняется минимальным потерями при передаче ВЧ радиосигналов.

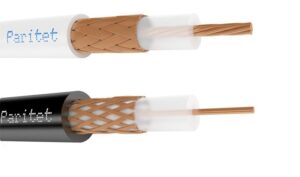

Марки радиочастотных кабелй РК 50 и РК 75 Кабели коаксиальные фото

Коаксиальный кабель РК 75, исходя из его обозначения и маркировки, рассчитан на волновое сопротивление 75 Ом. Эти изделия также относятся к распространенным образцам кабельной продукции, но используются реже, чем РК 50. Они широко применяются для передачи сигналов в телевизионной индустрии, что объясняется выгодным соотношением цены кабельной продукции и ее реального качества. Некоторые ее образцы используются в кабельных сетях зарубежных стран (в США, в частности).

Действующие стандарты и российские производители РК кабелей

Кабельная продукция марки «РК» (включая кабель радиочастотный коаксиальный РК 75) выпускаются на основании ГОСТ 11326.0 от 1978 года. Этот документ был разработан взамен действовавшего ранее ГОСТ 11326.0 от 1971 года. Стандарт утвержден Комитетом по ГОСТам СССР от 09.08.78 года N 2148 и соответствует действующему за пределами России и Содружества документу СТ СЭВ 1100-78 года. В него включены такие международные электрические стандарты, как МЭК 78-67, 70, 82 и 86 годов.

Кабель радиочастотный по ГОСТ

Среди известных в России и Содружестве производителей кабеля РК-50,75 и 100 особо выделяются следующие предприятия и объединения:

  • ООО «ТПД Паритет», расположенный в городе Подольске
  • ОАО «Беларуськабель», город Мозырь
  • АО «Сибкабель» ООО»ХКА», Томск
  • ОАО «НП Подольсккабель», город Подольск
  • АО «Завод Чувашкабель», расположенный в Чебоксарах
  • АО «Кабельный завод Кавказкабель», город Прохладный
